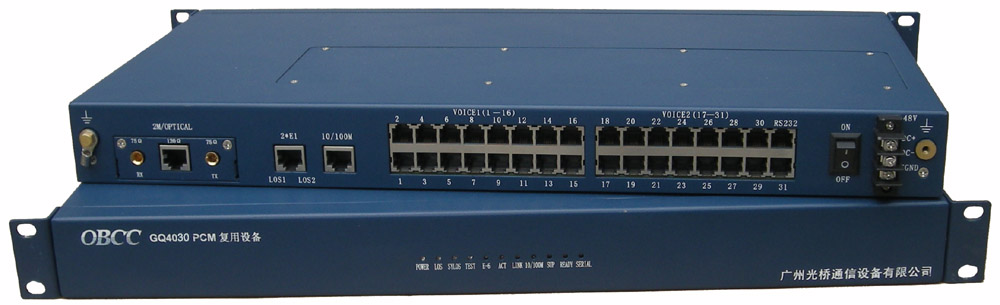

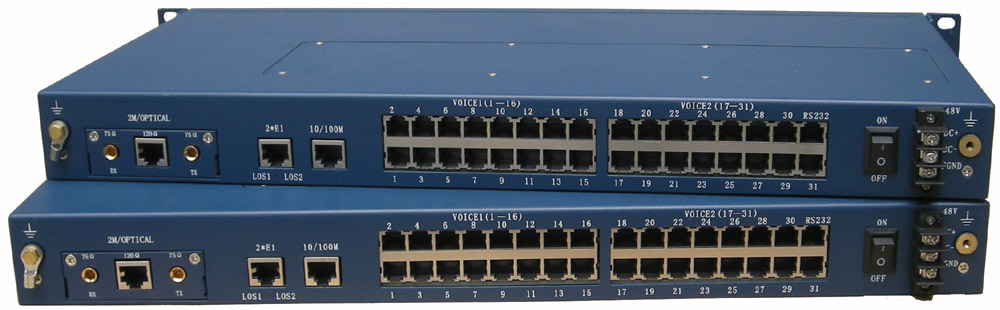

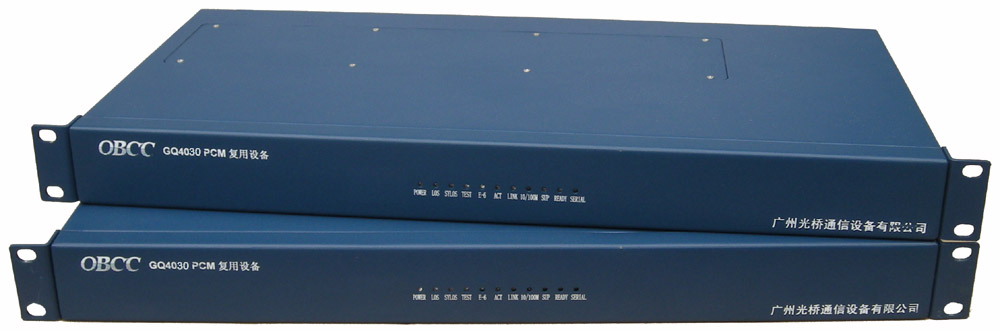

GQ4030 PCM復用設備

圖片點擊放大

產品資料下載

GQ4030 PCM設備產品簡介：

GQ4030 PCM復用設備可以將1~30路電話和1路N*64K以太網信號復合成一個標準的2M（E1）通道進行傳輸。該設備采用的專用數字復接芯片，它將設備中的數字邏輯功能幾乎全部集成，從而顯著提高了產品的性能并降低了成本。該設備整機性能優良，工作穩定可靠，功耗低，集成度高，體積小，易于安裝維護。

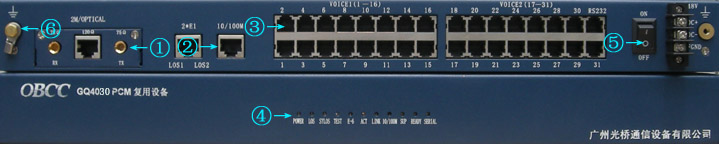

GQ4030 PCM設備面板接口說明：

接口名稱	接口說明	接口名稱	接口說明
①	E1接口，75/120歐姆可選	④	系統工作指示燈
②	N*64K以太網接口(RJ45)	⑤	電源接口與開關
③	30路電話(或其他業務)接口，RJ11	⑥	設備接地端子

GQ4030 PCM設備基本配置與特點：

1、提供1～30路電話接口(或其他業務接口)。
2、語音接口支持來電顯示和提供反極信號。
3、體積小、造型美觀，安裝操作方便。
4、完善的狀態顯示功能，便于維護管理。
5、適應多種電源環境-48VDC或220VAC。

業務接口包括：

環路中繼接口（FXO）--接交換機

用戶線接口（FXS）--接電話機

二/四線音頻接口

RS232/V.24/RS422接口

RS485接口

以太網接口(10/100M自適應)

熱線電話

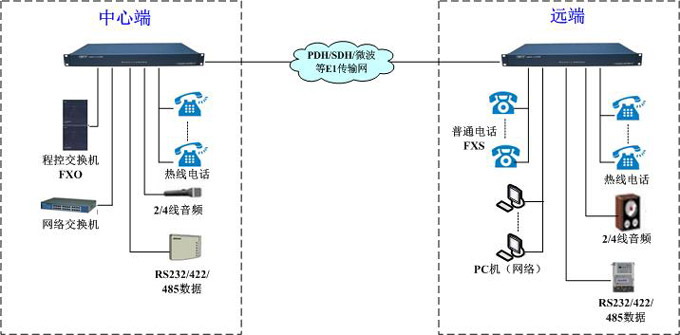

GQ4030 PCM設備典型組網方案：

GQ4030 PCM設備技術指標：

E1接口：
比特率:2.048Mbit/s ±50ppm
參考標準:ITU-T G.703、G.704、G.712
線路碼型:HDB3
抖動特性:ITU-T G.823
接口阻抗:75Ω（可選120Ω）
物理接口:NEC（RJ45）

用戶及環路接口：
阻抗: 600Ω
插入損耗:-3±0.75dB
頻率特性:300～ 3400Hz(-0.6～+3dB)
串音衰耗:≥65dB
物理接口:RJ11

二/四線音頻接口：
阻抗：200Ω+680Ω||0.1μF
四線AD增益：14dB（可調）
四線DA增益：-2 dB（可調）
四線AD頻率特性：-0.2 - +0.2dB
四線DA頻率特性：-0.2 - +0.2dB
二線AD頻率特性：-0.2 - +0.2dB
二線DA頻率特性：-0.2 - +0.2dB（可調）
回損：40dB
平衡度：70dB
共模抑制比：70dB
電源抑制比：30dB
空閑信道噪音：≥65dB
環阻：600Ω

以太網接口：
支持IEEE 802.3/802.3u，IEEE 802.1Q(VLAN)
接口速率：10/100M自適應
全雙工，半雙工完全自適應
支持交叉線直通線自適應
物理接口：RJ45座

RS232/V.24接口：
電氣特性：符合CCITT V.28協議
傳輸速率：異步≤19200bps

尺寸：
19英寸1U標準機箱：
221mm（深）*485mm（寬）*44mm（高）

電源：
輸入:交流220V、直流-48V
功耗:≦48W（靜態）

業務模塊實物圖：


環路中繼接口（FXO）	用戶線接口（FXS）	二/四線音頻

RS232/V.24/RS485/RS422
