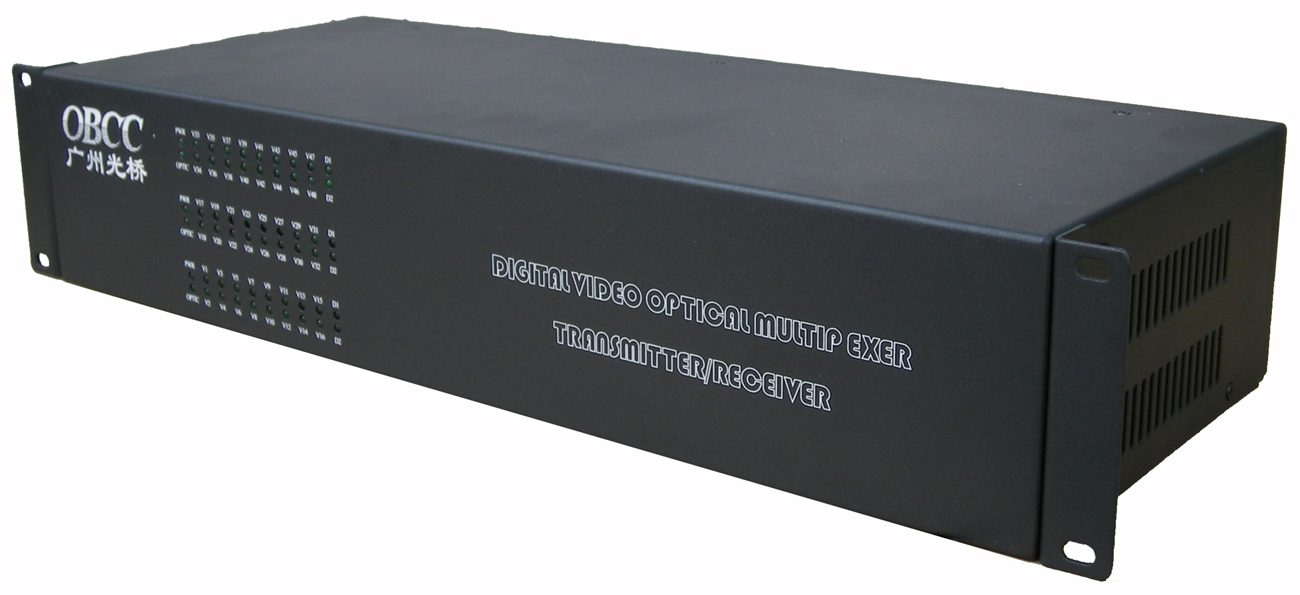

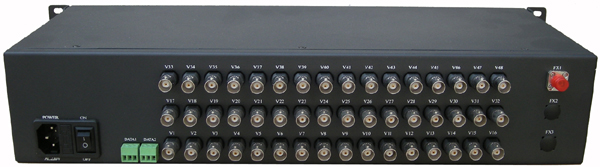

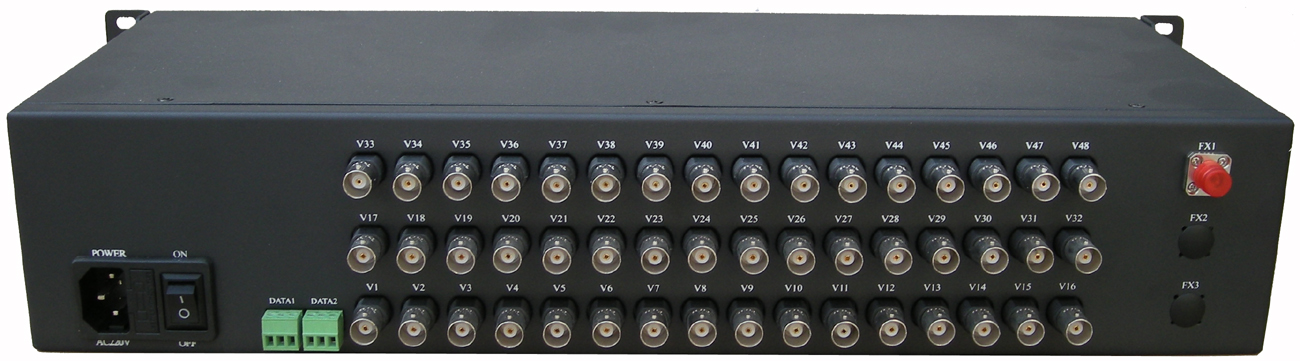

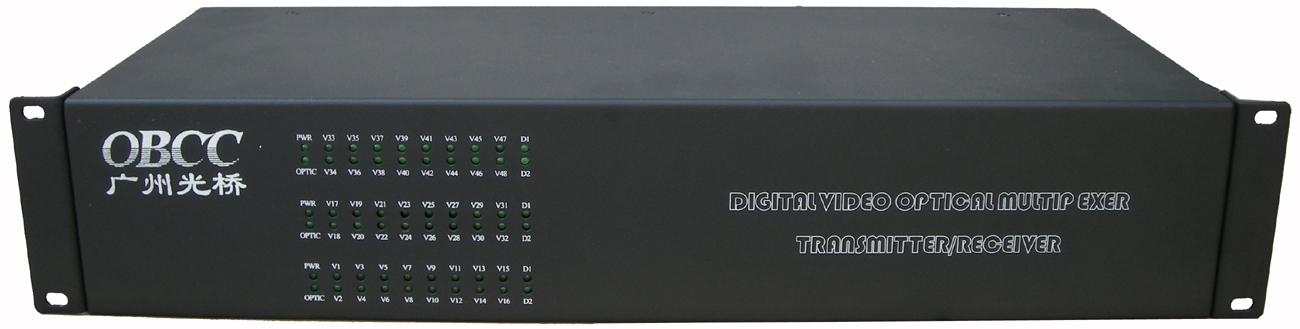

GQ6048系列數字視頻光端機

圖片點擊放大

通過一芯光纖傳輸48路視頻(可選配多路單向或雙向RS485/422/232數據、單向或雙向音頻、單向或雙向開關量、以太網、電話、E1等信號)。視頻光端機采用全數字無壓縮技術，因此能支持任何高分辨率運動、靜止圖像無失真?zhèn)鬏敚豢朔顺Ｒ?guī)的模擬調頻、調相、調幅光端機多路信號同傳時交調干擾嚴重、容易受環境干擾影響、傳輸質量低劣、長期工作穩定性不高等缺點。所有的光、電接口均符合國際標準，有電磁兼容設計，防雷擊、防靜電設計，適用于各種復雜惡劣的工作環境，具有極高的穩定性和可靠性。
現場開通時接線方便不需要任何專用工具，支持即插即用，具有電源、鏈路和視頻指示和視頻增益調整功能，19英寸2U標準機架式結構形式。

產品特征：
● 自動兼容PAL 、NTSC 、SECAM 視頻制式
● 8/10位數字編碼及無壓縮式視頻傳輸
● 工業級設計，SMT全表面貼裝技術
● 無中繼最大傳輸距離可達最大120公里
● 可通過增加光中繼節點實現更遠距離傳輸
● 自主知識產權大規模專用集成電路核心
● 電源和光纖鏈路、視頻、數據狀態指示的LED 可監視系統的運行狀況
●19英寸2U標準機架式結構
● 設備各業務接口即插即用，支持熱插拔，免調試安裝
● 產品終生負責維修

應用場合：
● 監控中心(分控)互連
● 智能交通系統(ITS)
● 高速公路視頻監控系統
● 收費站視頻監控系統
● 閉路電視工業監視
● 安防系統

光橋視頻光端機防雷保護簡介：
光橋視頻光端機主要體現在以下三類接口的防雷保護：
1、數據接口（RS485/232/422）的保護，我司一般采用三級保護措施，第一級：雷電泄放-泄放雷電或者感應雷，采用TVS管。第二級：過流保護，使用PTC自恢復保險器件，當電流沖擊過大時，保護電路自動斷開，將內部電路和接口隔離，電流回復正常，電路自動恢復。第三級：和第一級泄放原理相同，數據芯片內置過壓保護電路將已經降到150V的電壓繼續降低到5-10V，使數據接口芯片工作提供正常的電壓范圍。
2、視頻保護電路，采用雙重過壓保護+過流保護方式，當有大電壓加載時，阻抗自動變小，將瞬時大電流快速泄放，經過實測，保護等級可以達到75V（視頻信號峰峰值只有2V），能保護到視頻信號的30倍以上，經過過濾的標準視頻信號再進入A/D轉換電路，保證整個信號處理部分的安全。
3、電源保護：過壓保護-采用TVS管保護，若輸入電路板電壓超過正常電壓1.5倍時，TVS隔斷電源回路，當電源恢復正常，TVS重新導通，恢復電路回路。過流保護-采用自恢復保險方式，若輸入電流大于線路板正常工作電流值的2倍以上，自恢復保險將電源斷開，電路正常，自恢復保險供電恢復電路。確保電源部分工作正常。
.........更多圖文介紹請點擊

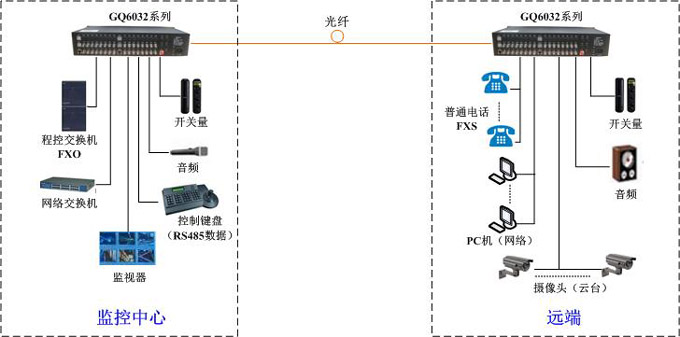

GQ6048視頻光端機系列典型方案示意圖：

技術規格
光學特性輸出/輸入波長：單模 1310/1550nm CWDM 1270～1610nm 發射功率： 0dBm～-5dBm， -8dBm～-15dBm 接收靈敏度：優于-36dBm	電氣特性獨立式供電： AC 100～250V，50～60Hz 短路保護熱插拔功耗（獨立式）：最大10W 過流過壓保護
視頻特性視頻通道數： 32/48路正向視頻采樣頻率： 15MHz 采樣編碼： 8bit/10bit 輸入輸出阻抗： BNC 75Ω非平衡接口輸入輸出： 1.0Vpp 典型值輸入過載電壓： 1.5Vpp 最大值輸入帶寬： 5Hz～8MHz 微分增益： ≤1% 微分相位： ≤1° S/N（信噪比）： ≥71dB（加權）	環境特性工作溫度： -40℃～+75℃ 儲存溫度： -40℃～+85℃ 工作濕度： 0~95%無冷凝電磁兼容性：符合GJB151A-97、SC標準系統參數 MTBF：（平均無故障工作時間）大于10萬小時系統誤碼率：優于10-13 機械特性（可選）獨立式尺寸（長寬高）： 440mm×250mm×90mm （19英寸標準2U/機架）
音頻特性物理接口：工業接線端子或 RJ-45座數碼位寬： 24 bit 音頻輸入/輸出阻抗：600Ω（非平衡／平衡）音頻輸入/輸出電壓：2 VPP（典型值音頻輸入/輸出電平：0 dBm（典型值信號帶寬： 10 Hz～20 KHz 廣播級信噪比： S/N ≥ 80 dB（加權）支持類型：正向、反向、雙向音頻	數據特性物理接口：工業接線端子或 RJ-45座電氣接口： RS232/RS422/RS485 協議碼速率： RS232速率：DC-115.2Kbps； RS422/485速率：DC-1.25Mbps 誤碼率： ≤ 10-9
開關量接口物理接口：歐式接線端子或 RJ-45座支持類型：報警、開關量、遠程控制接口輸入信號：任意有源或無源開關量輸入支持 TTL、RS-232/422/485 或無源開關、按鈕輸出信號：任意有源或無源開關量輸入支持 TTL、RS-232/422/485 或繼電器觸點輸出	以太網接口支持IEEE 802.3/802.3u，IEEE 802.1Q(VLAN) 接口速率：10/100M自適應 全雙工，半雙工完全自適應 支持交叉線直通線自適應 物理接口：RJ45座

GQ6048系列視頻光端機型號選擇

48路光端機系列
產品型號：GQ6048V 光端機		產品型號：GQ6048V1FD 光端機
產品名稱：48路視頻		產品名稱：48路視頻+1路反向數據

產品型號：GQ6048V1D 光端機		產品型號：GQ6048V1ZA 光端機
產品名稱：48路視頻+1路雙向數據		產品名稱：48路視頻+1路正向音頻

產品型號：GQ6048V1A 光端機		產品型號：GQ6048V1FD1ZA 光端機
產品名稱：48路視頻+1路雙向音頻		產品名稱：48路視頻+1路反向數據+1路正向音頻

產品型號：GQ6048V1FD1A 光端機		產品型號：GQ6048V1D1A 光端機
產品名稱：48路視頻+1路反向數據+1路雙向音頻		產品名稱：48路視頻+1路雙向數據+1路雙向音頻

產品型號：GQ6048VD 光端機		產品型號：GQ6048VD1D 光端機
產品名稱：48路雙向視頻		產品名稱：48路雙向視頻+1路雙向數據

以上產品配置多樣，若需其他配置，請來電咨詢！（020-82319301/82319302）謝謝
以上設備全為單模單纖FC光口，20KM，長距離需訂制。
